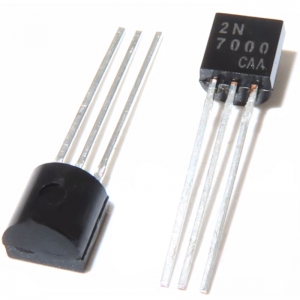

TO-92
瀏覽量：2064 上傳更新：2024-06-26
TO-92封裝是一種小型、低功率的半導體器件封裝類型，廣泛用于晶體管、二極管、小信號放大器、電壓基準和其他小功率電子元件。TO-92封裝因其體積小、成本低廉和易于組裝而受到歡迎，特別適用于便攜式和消費電子產品。
特點：
低功率處理能力：TO-92封裝設計用于處理非常低的功率水平，適合于低電流和小信號應用。
基本的熱性能：封裝底部有一個小的金屬墊或引腳，可以用來輔助散熱，但由于封裝尺寸較小，其散熱能力有限。
通孔安裝：TO-92封裝通常用于通孔安裝，這使得它們可以方便地插入到電路板上并通過焊接固定。
成本效益：由于其簡單的結構和制造過程，TO-92封裝相對便宜，適合成本敏感的應用。
結構：
TO-92封裝通常由塑料外殼和一個金屬引腳組成，金屬引腳與半導體芯片接觸，起到散熱的作用。封裝的頂部可能有額外的金屬片或其他散熱增強結構。三個引腳從封裝的一側伸出，用于電氣連接。
尺寸：
TO-92封裝的尺寸會根據具體的制造商和產品型號有所不同，但通常遵循工業標準。一般來說，TO-92封裝的尺寸大致在以下范圍內：
封裝長度：通常在4.3mm到5.3mm之間。
封裝寬度：通常在3.5mm到4.1mm之間。
封裝厚度：通常在1.5mm到1.9mm之間。
應用：
TO-92封裝常用于晶體管、穩壓器、運算放大器、比較器、電壓參考和其他小功率半導體器件。這些器件廣泛應用于電源供應、信號處理、消費電子、汽車電子、工業控制和其他低功率電子設備中。
注意事項：
在設計和焊接TO-92封裝時，需要注意以下幾點：
焊盤設計：需要根據制造商提供的焊盤布局圖進行PCB設計，以確保正確的焊接和對齊。
焊接工藝：TO-92封裝的焊接需要精確的溫度控制和時間管理，以避免過熱或冷焊。
熱管理：在低功率應用中，雖然TO-92封裝的散熱能力有限，但在大多數情況下足以滿足需求。
在選擇TO-92封裝時，應參考制造商提供的數據手冊和應用筆記，以獲取詳細的尺寸信息、推薦的設計指南和焊接工藝參數。TO-92封裝由于其低功率處理能力和成本效益，在低功率電子產品設計中非常受歡迎。
