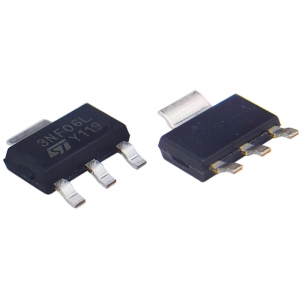

SOT-223封裝是一種表面貼裝（SMD）的功率半導體封裝，全稱為Small Outline Transistor - 223。這種封裝設計用于中等功率應用，提供了比傳統的小型表面貼裝封裝更好的散熱性能。SOT-223封裝通常用于晶體管、穩壓器和其他功率半導體器件。
特點：
中等功率處理能力：SOT-223封裝設計用于處理中等功率水平，適合于電源管理、電機驅動和其他需要中等電流的應用。
良好的熱性能：封裝底部有一個大的金屬墊，可以直接連接到PCB上的散熱銅箔，有助于有效地將熱量從內部半導體芯片傳導到外部環境。
表面貼裝：SOT-223封裝是專門為表面貼裝技術設計的，這意味著它可以自動組裝到印刷電路板上，提高了生產效率。
緊湊的尺寸：盡管提供了良好的散熱性能，SOT-223封裝仍然保持了較小的尺寸，適合空間受限的應用。
結構：
SOT-223封裝通常由塑料外殼和內部的金屬基底組成，金屬基底與半導體芯片接觸，起到散熱的作用。封裝的頂部可能有額外的金屬片或其他散熱增強結構。引腳從封裝的一側伸出，用于電氣連接。
尺寸：
SOT-223封裝的尺寸會根據具體的制造商和產品型號有所不同，但通常遵循工業標準。一般來說，SOT-223封裝的尺寸大致在以下范圍內：
封裝長度：通常在4.5mm到5.1mm之間。
封裝寬度：通常在3.7mm到4.3mm之間。
封裝厚度：通常在1.5mm到1.8mm之間。
應用：
SOT-223封裝常用于晶體管、穩壓器、開關、運算放大器和其他功率半導體器件。這些器件廣泛應用于電源供應、DC-DC轉換器、消費電子、汽車電子、工業控制和其他中等功率電子設備中。
注意事項：
在設計和焊接SOT-223封裝時，需要注意以下幾點：
焊盤設計：需要根據制造商提供的焊盤布局圖進行PCB設計，以確保正確的焊接和對齊。
焊接工藝：SOT-223封裝的焊接需要精確的溫度控制和時間管理，以避免過熱或冷焊。
熱管理：在中等功率應用中，必須考慮散熱問題，可能需要使用熱平面、散熱器或風扇等散熱解決方案。
在選擇SOT-223封裝時，應參考制造商提供的數據手冊和應用筆記，以獲取詳細的尺寸信息、推薦的設計指南和焊接工藝參數。SOT-223封裝由于其中等功率處理能力和良好的散熱性能，在中等功率電子產品設計中非常受歡迎。
