TO-126
瀏覽量：2323 上傳更新：2024-06-26

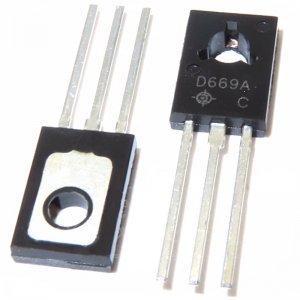

TO-126封裝是一種功率半導體器件的封裝類型，它是一種低成本、中等功率的封裝，適用于多種電子應用。TO-126封裝設計用于處理較低至中等功率水平，提供了基本的散熱性能和電氣性能。它通常用于通孔安裝（THD），并且由于其簡單的結構和低成本，被廣泛應用于各種電子設備中。
特點：
低至中等功率處理能力：TO-126封裝設計用于處理較低至中等功率水平，適合于電源管理、信號調節和其他需要較低電流的應用。
基本的熱性能：封裝底部有一個金屬墊，可以直接連接到PCB上的散熱銅箔或通過螺釘固定到散熱器上，有助于將熱量從內部半導體芯片傳導到外部環境。
通孔安裝：TO-126封裝通常用于通孔安裝，這允許器件通過電路板并通過螺釘固定到散熱器上，提供了基本的散熱選項。
成本效益：由于其簡單的結構和制造過程，TO-126封裝相對便宜，適合成本敏感的應用。
結構：
TO-126封裝通常由塑料外殼和內部的金屬基底組成，金屬基底與半導體芯片接觸，起到散熱的作用。封裝的頂部可能有額外的金屬片或其他散熱增強結構。引腳從封裝的一側伸出，用于電氣連接。
尺寸：
TO-126封裝的尺寸會根據具體的制造商和產品型號有所不同，但通常遵循工業標準。一般來說，TO-126封裝的尺寸大致在以下范圍內：
封裝長度：通常在10.1mm到10.9mm之間。
封裝寬度：通常在6.5mm到7.1mm之間。
封裝厚度：通常在4.0mm到4.6mm之間。
應用：
TO-126封裝常用于晶體管、穩壓器、運算放大器、比較器、電壓參考和其他功率半導體器件。這些器件廣泛應用于電源供應、信號處理、消費電子、汽車電子、工業控制和其他低至中等功率電子設備中。
注意事項：
在設計和焊接TO-126封裝時，需要注意以下幾點：
焊盤設計：需要根據制造商提供的焊盤布局圖進行PCB設計，以確保正確的焊接和對齊。
焊接工藝：TO-126封裝的焊接需要精確的溫度控制和時間管理，以避免過熱或冷焊。
熱管理：在低至中等功率應用中，必須考慮散熱問題，可能需要使用熱平面、散熱器或風扇等散熱解決方案。
在選擇TO-126封裝時，應參考制造商提供的數據手冊和應用筆記，以獲取詳細的尺寸信息、推薦的設計指南和焊接工藝參數。TO-126封裝由于其低至中等功率處理能力和成本效益，在低至中等功率電子產品設計中非常受歡迎。
