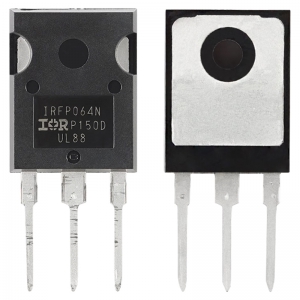

TO-247封裝是一種大功率半導體器件的封裝類型，也被稱為Super TO-247或TO-247AC。它是一種三引腳的封裝，專為高功率應用設計，提供了優異的散熱性能和電氣性能。TO-247封裝是為了滿足對極高功率密度和卓越散熱性能的需求而開發的，它允許器件直接安裝在PCB上或通過散熱器進行散熱。
特點：
高功率處理能力：TO-247封裝設計用于處理高功率水平，適合于電源管理、電機驅動和其他需要高電流的應用。
優異的熱性能：封裝底部有一個大面積的金屬墊，可以直接連接到PCB上的散熱銅箔或通過螺釘固定到散熱器上，有助于有效地將熱量從內部半導體芯片傳導到外部環境。
通孔安裝：TO-247封裝通常用于通孔安裝，但也有表面貼裝版本（例如，TO-247-4L），這提供了設計的靈活性。
可靠性：由于其堅固的結構和良好的散熱設計，TO-247封裝在高功率應用中具有很高的可靠性。
結構：
TO-247封裝通常由塑料外殼和內部的金屬基底組成，金屬基底與半導體芯片接觸，起到散熱的作用。封裝的頂部可能有額外的金屬片或其他散熱增強結構。引腳從封裝的一側伸出，用于電氣連接。
尺寸：
TO-247封裝的尺寸會根據具體的制造商和產品型號有所不同，但通常遵循工業標準。一般來說，TO-247封裝的尺寸大致在以下范圍內：
封裝長度：通常在15.5mm到16.5mm之間。
封裝寬度：通常在10.0mm到10.5mm之間。
封裝厚度：通常在4.5mm到5.5mm之間。
應用：
TO-247封裝常用于MOSFET、IGBT、肖特基二極管、快速恢復二極管和其他大功率半導體器件。這些器件廣泛應用于電源供應、DC-DC轉換器、電機控制、汽車電子、工業自動化和其他高功率電子設備中。
注意事項：
在設計和焊接TO-247封裝時，需要注意以下幾點：
焊盤設計：需要根據制造商提供的焊盤布局圖進行PCB設計，以確保正確的焊接和對齊。
焊接工藝：TO-247封裝的焊接需要精確的溫度控制和時間管理，以避免過熱或冷焊。
熱管理：在高功率應用中，必須考慮散熱問題，可能需要使用熱平面、散熱器或風扇等散熱解決方案。
在選擇TO-247封裝時，應參考制造商提供的數據手冊和應用筆記，以獲取詳細的尺寸信息、推薦的設計指南和焊接工藝參數。TO-247封裝由于其高功率處理能力和卓越的散熱性能，在高功率電子產品設計中非常受歡迎。
