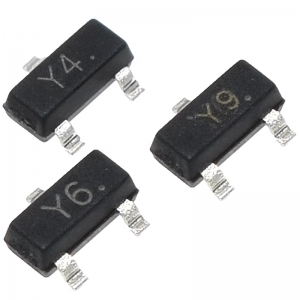

SOT-23
瀏覽量：1689 上傳更新：2024-06-26
SOT-23（Small Outline Transistor - 23）是一種常見的表面貼裝技術（SMT）封裝標準，廣泛用于小型電子設備中的半導體器件。SOT-23封裝因其體積小、成本低和易于自動化生產而受到歡迎，適用于低到中等功率的應用。
封裝特點：
體積小巧：SOT-23封裝非常緊湊，適合在空間受限的電路板上使用。
三引腳設計：通常有三個引腳，分別是基極（B）、集電極（C）和發射極（E），但也有兩個或四個引腳的變體。
適用于自動化裝配：SOT-23封裝適合高速表面貼裝技術（SMT）生產線，提高了生產效率。
成本效益高：由于體積小和生產效率高，SOT-23封裝的器件通常成本較低。
封裝尺寸：
SOT-23封裝的尺寸可能因制造商而異，但通常遵循一定的標準。例如，JEDEC標準下的SOT-23封裝尺寸大致如下：
長度：大約2.9mm
寬度：大約1.3mm
厚度：大約1.0mm
引腳間距：大約0.95mm
應用：
SOT-23封裝的半導體器件廣泛應用于各種電子產品中，特別是在以下領域：
模擬集成電路：如運算放大器、比較器、模擬開關等。
邏輯集成電路：如CMOS邏輯門、觸發器、緩沖器等。
電源管理：如低壓差穩壓器（LDO）、電壓檢測器、充電管理等。
射頻（RF）應用：如射頻放大器、射頻開關、射頻耦合器等。
傳感器：如溫度傳感器、光電傳感器等。
焊接和安裝：
SOT-23封裝通常使用回流焊工藝安裝在PCB上。在進行焊接時，需要注意以下幾點：
焊接溫度：確保焊接溫度符合器件和焊料的規格要求，避免過熱損壞器件。
焊接時間：控制好焊接時間，避免長時間高溫導致器件性能下降。
焊盤設計：合理設計焊盤，確保良好的電氣連接和散熱。
SOT-23封裝的器件在電子制造中非常常見，特別是在那些對空間和功率有一定要求的應用中。選擇合適的SOT-23器件時，應考慮其電氣參數、散熱能力以及與現有電路設計的兼容性。
