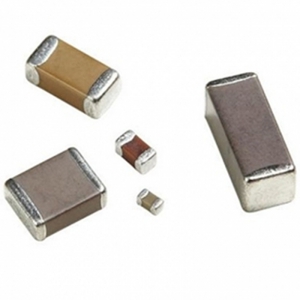

貼片多層陶瓷電容器（Multilayer Ceramic Capacitor, MLCC）是一種廣泛使用的電子元件，它們因其小型化、高容量密度和良好的電氣性能而被廣泛應用于各種電子設備中。MLCC由多層陶瓷介質和內部電極交錯堆疊而成，兩端覆蓋有外部電極，形成一個緊湊的電容結構。

特點：

小型化：MLCC體積小，適合高密度組裝，尤其適用于便攜式和手持設備。

高容量：盡管體積小，但MLCC能夠提供從皮法拉（pF）到數毫法拉（mF）的寬范圍電容值。

低ESR（等效串聯電阻）：MLCC具有較低的ESR，適合高頻應用。

穩定的溫度特性：某些類型的MLCC具有穩定的溫度系數，如COG（NPO）型，適用于溫度變化較大的環境。

電壓范圍廣：MLCC可提供從幾伏特到數千伏特的工作電壓范圍。

可靠性高：MLCC通常具有良好的長期穩定性和可靠性。

應用：

電源管理：用于電源濾波、去耦和穩壓。

信號處理：用于信號耦合、旁路和定時。

汽車電子：在汽車電子系統中用于各種濾波和去耦應用。

消費電子：在手機、電腦、電視等設備中用于小型化和提高性能。

工業控制：在工業自動化和控制系統中用于精確計時和信號調理。

類型：

MLCC根據其電介質材料和溫度特性分為不同的類型，常見的有：

C0G（NPO）：具有零溫度系數，電容值在溫度變化時幾乎不變，適合高精度應用。

X7R：在-55°C至+125°C的溫度范圍內，電容變化不超過±15%，適合大多數常規應用。

Y5V：具有較高的電容變化率，但在高溫下的電容值會顯著下降，適用于成本敏感但對性能要求不高的應用。

封裝尺寸：

MLCC的封裝尺寸遵循國際標準，如EIA（Electronic Industries Alliance）標準。常見的封裝尺寸包括：

0201：0.02英寸×0.01英寸（約0.5mm×0.25mm）

0402：0.04英寸×0.02英寸（約1.0mm×0.5mm）

0603：0.06英寸×0.03英寸（約1.6mm×0.8mm）

0805：0.08英寸×0.05英寸（約2.0mm×1.25mm）

1206：0.12英寸×0.06英寸（約3.2mm×1.6mm）

1210：0.12英寸×0.10英寸（約3.2mm×2.5mm）

1812：0.18英寸×0.12英寸（約4.5mm×3.2mm）

2220：0.22英寸×0.20英寸（約5.6mm×5.0mm）

在選擇MLCC時，需要考慮電容值、工作電壓、溫度特性、封裝尺寸和成本等因素。制造商通常會提供詳細的產品規格書和數據表，以幫助用戶做出合適的選擇。
