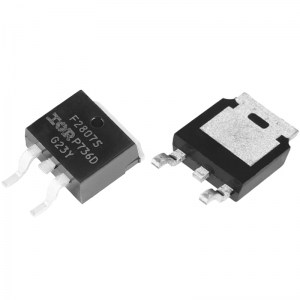

TO-263（也稱為D2PAK）是一種功率半導體器件的封裝類型，它是一種表面貼裝（SMD）封裝，專為高功率應用設計。TO-263封裝是為了滿足對更高功率密度和更好散熱性能的需求而開發的，它允許器件直接安裝在PCB上，而不需要像傳統的通孔封裝那樣穿過電路板。
特點：
高功率處理能力：TO-263封裝設計用于處理較高的功率水平，適合于電源管理、電機驅動和其他需要較高電流的應用。
優異的熱性能：封裝底部有一個大面積的金屬墊，可以直接連接到PCB上的散熱銅箔，有助于有效地將熱量從內部半導體芯片傳導到外部環境。
表面貼裝：TO-263封裝是表面貼裝的，這意味著它可以使用標準的SMT工藝進行安裝，提高了生產效率和電路板的密度。
可靠性：由于其堅固的結構和良好的散熱設計，TO-263封裝在高溫和高功率應用中具有很高的可靠性。
結構：
TO-263封裝通常由塑料外殼和內部的金屬基底組成，金屬基底與半導體芯片接觸，起到散熱的作用。封裝的頂部可能有額外的金屬片或其他散熱增強結構。引腳從封裝的一側或兩側伸出，用于電氣連接。
尺寸：
TO-263封裝的尺寸會根據具體的制造商和產品型號有所不同，但通常遵循工業標準。一般來說，TO-263封裝的尺寸大致在以下范圍內：
封裝長度：通常在9.9mm到10.7mm之間。
封裝寬度：通常在10.1mm到10.7mm之間。
封裝厚度：通常在4.5mm到5.1mm之間。
應用：
TO-263封裝常用于MOSFET、IGBT、肖特基二極管、快速恢復二極管和其他功率半導體器件。這些器件廣泛應用于電源供應、DC-DC轉換器、電機控制、汽車電子、工業自動化和其他高功率電子設備中。
注意事項：
在設計和焊接TO-263封裝時，需要注意以下幾點：
焊盤設計：需要根據制造商提供的焊盤布局圖進行PCB設計，以確保正確的焊接和對齊。
焊接工藝：TO-263封裝的焊接需要精確的溫度控制和時間管理，以避免過熱或冷焊。
熱管理：在高功率應用中，必須考慮散熱問題，可能需要使用熱平面、散熱器或風扇等散熱解決方案。
在選擇TO-263封裝時，應參考制造商提供的數據手冊和應用筆記，以獲取詳細的尺寸信息、推薦的設計指南和焊接工藝參數。TO-263封裝由于其高功率處理能力和良好的散熱性能，在高功率電子產品設計中非常受歡迎。
