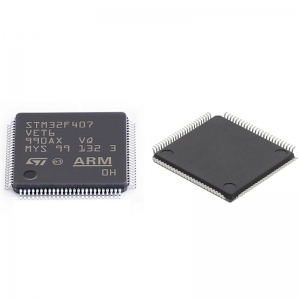

QFP-100(Quad Flat Package with 100 pins)是一種廣泛使用的表面貼裝技術(Surface Mount Technology, SMT)集成電路封裝形式。QFP封裝的特點是其四邊的引腳,這些引腳從封裝的四個邊向外伸出,形成一種便于自動貼裝的結構。
特點:
多引腳數:QFP-100封裝具有100個引腳,適合于需要大量輸入/輸出(I/O)引腳的集成電路,如微處理器、數字信號處理器(DSP)和其他復雜的邏輯器件。
小外形:QFP封裝通常具有較小的外形尺寸,適合于空間受限的應用。
良好的電氣性能:由于引腳間距較近且沒有外部引線,QFP封裝的寄生電感和電容較低,適用于高速數字和射頻(RF)電路。
易于自動化裝配:QFP封裝適合高速表面貼裝技術,便于自動化生產線。
結構:
QFP-100封裝的結構包括一個矩形的塑料外殼,四周圍繞著向外伸出的直引腳。引腳間距(Pitch)通常為0.5mm、0.65mm或0.8mm,這決定了封裝的密度和焊接難度。
尺寸:
QFP-100封裝的尺寸會根據具體的制造商和產品型號有所不同,但通常遵循JEDEC標準。一般來說,QFP-100封裝的尺寸大致在以下范圍內:
封裝長度:通常在10mm到20mm之間。
封裝寬度:通常與長度相近,也在10mm到20mm之間。
封裝厚度:通常在1mm到2mm之間。
引腳的長度和寬度也會根據標準有所不同,但通常設計得足夠堅固,以承受焊接過程中的熱應力和機械應力。
應用:
QFP-100封裝常用于高性能微處理器、數字信號處理器(DSP)、ASIC(專用集成電路)、FPGA(現場可編程門陣列)、通信芯片和其他需要大量I/O引腳的應用。
注意事項:
在使用QFP-100封裝時,需要注意以下幾點:
焊盤設計:需要根據制造商提供的焊盤布局圖進行PCB設計,以確保正確的焊接和對齊。
焊接工藝:QFP封裝的焊接需要精確的溫度控制和時間管理,以避免過熱或冷焊。
熱管理:在高功耗應用中,需要考慮散熱問題,可能需要在PCB上設計散熱路徑或使用散熱器。
在選擇QFP-100封裝時,應參考制造商提供的數據手冊和應用筆記,以獲取詳細的尺寸信息、推薦的設計指南和焊接工藝參數。隨著SMT技術的發展,QFP封裝仍然是許多應用的首選,尤其是對于需要中等至大量I/O引腳的集成電路。
