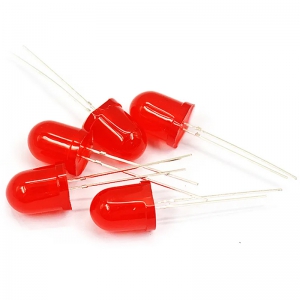

發光二極管直插（Through-Hole LED），也稱為插件LED，是一種通過將引線插入印刷電路板（PCB）的孔中并焊接固定的發光二極管。與表面貼裝技術（SMT）的LED相比，直插LED通常具有較長的引線和較大的封裝，這使得它們更適合手工焊接或在需要額外機械強度的應用中使用。
特點：
易于手工焊接：直插LED的引線可以輕松地插入PCB的孔中，并通過手工焊接固定，這在小批量生產和維修工作中非常有用。
機械強度高：由于引線穿過PCB并在另一側焊接，直插LED提供了更好的機械支撐，適用于可能會受到物理沖擊的應用。
散熱性能好：直插LED通常具有更大的封裝和更多的金屬接觸面積，這有助于更好地散熱，特別是在高功率應用中。
多色可選：直插LED同樣提供多種顏色選項，包括紅、綠、藍、黃、白等。
成本效益：對于一些應用，尤其是需要手工焊接的情況下，直插LED可能更具成本效益。
結構：
直插LED通常由一個透明的或帶有顏色的塑料封裝組成，內部包含LED芯片、電極和有時用于產生特定顏色的熒光粉。封裝的底部有兩根金屬引線，用于電氣連接。
常見封裝類型：
T-1：也稱為5mm LED，是最常見的直插LED封裝之一，直徑約為5mm，高度和引線長度根據具體型號而異。
T-1 3/4：比T-1稍大，直徑約為7mm，適用于需要更高亮度的應用。
其他定制尺寸：除了標準尺寸外，還有許多其他尺寸和形狀的直插LED，以適應不同的應用需求。
應用：
直插LED廣泛應用于各種領域，包括但不限于：
電子設備的指示燈
家用電器和工業設備的顯示和指示
交通信號燈和道路標志
汽車照明和內部指示燈
玩具和節日裝飾照明
教育和實驗室設備
注意事項：
在設計和焊接直插LED時，需要注意以下幾點：
引線成型：在焊接前，需要根據PCB布局對LED引線進行適當的成型，以確保正確的間距和對齊。
焊接工藝：直插LED的焊接需要適當的溫度和時間控制，以避免損壞LED或造成冷焊。
熱管理：在高功率應用中，必須考慮散熱問題，可能需要使用散熱器或風扇等散熱解決方案。
在選擇直插LED時，應參考制造商提供的數據手冊和應用筆記，以獲取詳細的尺寸信息、推薦的設計指南和焊接工藝參數。直插LED由于其易于手工焊接和良好的機械強度，在小批量生產和需要額外機械支撐的應用中仍然非常受歡迎。
