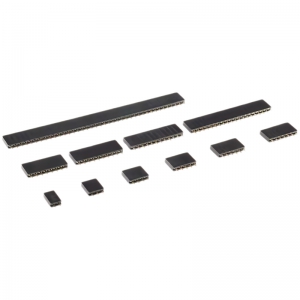

排母
瀏覽量：1742 上傳更新：2024-06-20
排母（Socket Header），又稱插座頭或排座，是一種與排針（Header）相匹配使用的電子連接器。排母的作用是為排針提供一個插座，使得電路板上的組件或模塊可以方便地插入和移除，這對于調試、測試和維護來說非常有用。排母的結構通常與排針相對應，以便兩者能夠完美對接。
特點：
易于插拔：排母的設計允許組件或模塊輕松插入和拔出，便于更換和升級。
標準化間距：排母的引腳間距通常遵循標準尺寸，如2.54mm（0.1英寸）、2.0mm等，以適應不同規格的排針。
多種配置：排母可以是單排、雙排或多排，引腳數量也可以根據需要定制。
耐用性：排母通常由耐用的材料制成，能夠承受多次插拔而不損壞。
結構組成：
排母的基本結構包括：
引腳：通常由銅合金制成，具有良好的導電性和彈性，表面可能鍍有金、錫或其他金屬以提高性能。
基座：支撐引腳的部分，通常由塑料或其他絕緣材料制成，基座上有時會有定位槽或其他機械特征，以幫助正確插入。
固定方式：排母可以通過直插（Through Hole）或表面貼裝（SMT）的方式固定在電路板上。直插式排母通過焊接固定在電路板的孔中，而表面貼裝式排母則直接焊接到電路板的表面上。
使用方法：
選擇合適的排母：根據電路設計需求選擇合適間距、排數和引腳數量的排母。
安裝到電路板：將排母插入電路板的對應孔中（對于直插式），或者放置在電路板的指定位置（對于表面貼裝式）。
焊接：使用烙鐵將排母的引腳焊接在電路板上，確保焊接點牢固且無短路。
連接排針：將帶有排針的組件或模塊對準排母，輕輕推入，完成連接。
應用：
排母廣泛應用于各種電子設備和系統中，包括：
微控制器和傳感器模塊
原型開發和面包板實驗
電子教育套件
工業控制設備
消費電子產品
排母因其便于組件更換和維護的特性，成為了電子工程師在設計和制造電子設備時常用的連接解決方案之一。隨著電子產品的小型化和集成化趨勢，排母在現代電子制造業中的重要性日益增加。
